단일 이어 클램프와 더블 이어 클램프의 차이점은 무엇입니까?

단일 이어 클램프는 하나의 압착 이어를 사용하여 벽이 얇거나 유연한 튜브를 빠르고 안전하게 밀봉하는 반면, 이중 이어 클램프는 두 개의 이어를 사용하여 더 큰 클램핑력과 더 큰 고압 적용 분야에서 더 나은 안정성을 제공합니다. 이들 중에서 선택하는 것은 튜브 직경, 재료, 압력 요구 사항 및 연결이 얼마나 영구적이어야 하는지에 따라 달라집니다.

단일 이어 클램프란 무엇입니까?

단일 이어 클램프(한쪽 귀 클램프 또는 Oetiker 스타일 클램프라고도 함)는 펜치 도구를 사용하여 압착하는 단일 돌출 루프 또는 "귀"가 있는 스테인리스 스틸 밴드입니다. 귀가 압축되면 밴드가 호스나 튜브 주위로 균일하게 수축되어 영구적인 누출 방지 밀봉이 생성됩니다.

이러한 클램프는 공간이 제한되고 로우 프로파일 연결이 선호되는 자동차 냉각 시스템, 연료 라인, 의료용 튜브 및 배관 응용 분야에 일반적으로 사용됩니다. 완성된 클램프는 호스와 거의 같은 높이에 위치하므로 단단하게 설치하는 데 이상적입니다.

일반적인 사양

• 직경 범위: 일반적으로 8mm ~ 32mm
• 대역폭: 일반적으로 7mm ~ 8mm
• 재질: 대부분의 표준 버전에서 300 시리즈 스테인리스 스틸
• 설치: 전용 이어 클램프 집게 또는 압착 도구가 필요합니다.


무엇입니까? 더블 이어 클램프 ?

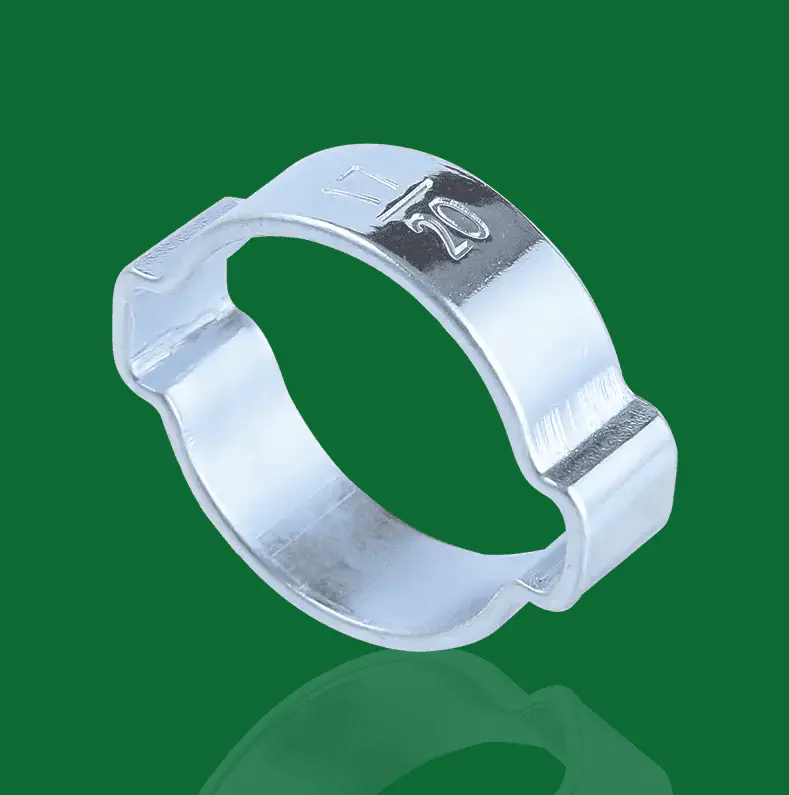

더블 이어 클램프는 밴드를 따라 대칭적으로 배치된 두 개의 돌출된 이어를 특징으로 합니다. 양쪽 귀는 설치 중에 동시에 또는 순서대로 압착됩니다. 이중 지점 압축은 더 넓은 영역에 걸쳐 조임력을 더욱 균일하게 분산시키며, 이는 직경이 더 큰 튜브나 더 단단한 호스 재질에 특히 중요합니다.

이중 이어 클램프는 등속(CV) 차축 부트 응용 분야, 공기 덕트 및 산업용 호스 조립품에 자주 사용됩니다. 더 높은 토크 또는 진동 저항 필요합니다. 단일 귀 설계에 적합하지 않은 호스 직경을 처리할 수 있습니다.

일반적인 사양

• 직경 범위: 일반적으로 20mm ~ 80mm 그리고 그 이상
• 대역폭: 일반적으로 7mm ~ 13mm
• 재질: 스테인레스 스틸 또는 아연 도금 탄소강
• 설치: 넓은 턱 또는 이중 귀 압착 도구가 필요합니다.

나란히 비교

아래 표에는 주요 성능 및 적용 요소 전반에 걸쳐 단일 이어 클램프와 이중 이어 클램프 간의 가장 중요한 차이점이 요약되어 있습니다.

두 설계 간 클램핑력의 차이점

단일 이어 클램프를 압착하면 밴드의 모든 장력이 한 지점에서 발생합니다. 밴드는 호스 전체 둘레에 장력을 고르게 전달하도록 설계되어야 합니다. 이는 전체 씰 주위에서 압력이 일정하게 유지될 만큼 밴드가 짧은 작은 직경의 튜브(일반적으로 25mm 미만)에 안정적으로 작동합니다.

직경이 더 크면 단일 지점에 장력을 가하면 밀봉이 고르지 않게 될 수 있습니다. 즉, 밴드의 한 쪽이 다른 쪽보다 더 세게 눌릴 수 있습니다. 이중 이어 클램프는 클램핑 동작을 두 개의 대칭 접촉점으로 분할하여 이 문제를 해결합니다. 이는 고르지 않은 압력 분포로 인한 누출 위험을 크게 줄입니다. 직경이 약 30mm 이상인 응용 분야의 경우 일반적으로 이중 이어 디자인이 더 안정적인 선택입니다.

설치 프로세스 및 툴링

두 가지 클램프 유형 모두 전용 압착 도구가 필요합니다. 표준 호스 클램프 플라이어는 안정적인 밀봉을 생성하지 않습니다. 그러나 도구는 턱 형상이 다릅니다.

단일 이어 클램프 설치

1. 피팅을 연결하기 전에 개방형 클램프를 호스 위로 밀어 넣으십시오.
2. 호스를 피팅 바브 또는 니플 위로 완전히 밀어 넣습니다.
3. 이어를 피팅 고정 홈 중앙 위에 위치시킵니다.
4. 턱이 닫힐 때까지 좁은 턱 집게 도구로 귀를 완전히 압축합니다.
5. 다리 사이에 눈에 보이는 틈이 없이 귀가 완전히 접혀 있는지 확인합니다.

더블 이어 클램프 설치

1. 조립하기 전에 개방형 클램프를 호스나 부츠 위로 밀어 넣으십시오.
2. 부품을 샤프트나 피팅에 완전히 장착합니다.
3. 씰링 립이나 홈 위 중앙에 클램프를 놓습니다.
4. 넓은 턱 또는 이중 귀 압착 도구를 사용하여 양쪽 귀를 동시에 또는 한 번에 하나씩 압축합니다.
5. 양쪽 귀가 완전히 압착되어 있고 밴드가 표면에 편평하게 놓여 있는지 확인하세요.

두 클램프 유형 모두 제거 후 재사용하면 안 됩니다. 밴드를 자르는 것이 올바른 제거 방법입니다. 주름진 귀를 들어 올리거나 구부리려고 하면 금속이 약해지고 클램프의 무결성이 손상됩니다.

일반적인 애플리케이션 시나리오

단일 이어 클램프가 뛰어난 곳

• 자동차 연료 및 냉각수 라인: 구성 요소 사이의 공간이 최소화되는 작은 직경의 호스(일반적으로 8~16mm)
• 의료 및 실험실 튜브: 실리콘 또는 PVC 튜브에 필요한 깨끗하고 낮은 프로파일 씰
• 주거용 배관: 1/2" 및 3/4" 물 공급 라인에 사용되는 PEX 압착 링(관련 단일 이어 디자인)
• 기기 및 HVAC 배수: 저압이 관련된 응축수 배수 호스

어디에 더블 이어 클램프s 선호됨

• CV 액슬 부츠: 가장 일반적인 이중 귀 적용; 부츠는 크고 유연하며 지속적으로 회전하고 휘어집니다.
• 터보차저 및 인터쿨러 호스: 적당한 부스트 압력을 갖춘 더 큰 직경의 실리콘 호스
• 산업용 공압 및 유압 호스: 진동이나 열 순환이 중요한 곳
• 농업 및 건설 장비: 혹독한 실외 조건에 노출되는 대형 호스 어셈블리

재료 및 부식 고려사항

두 가지 클램프 유형 모두 스테인리스강(가장 일반적으로 304 또는 316 등급)과 아연 도금된 탄소강으로 제공됩니다. 습기, 염분 또는 화학 물질에 노출된 응용 분야의 경우 스테인레스 스틸을 적극 권장합니다 —아연 도금 버전은 실외 또는 해양 환경에서 12~24개월 이내에 부식이 시작될 수 있습니다.

316 스테인리스강은 보다 일반적인 304 등급에 비해 염화물 환경(예: 해양 또는 해안 사용)에 대한 더 나은 저항성을 제공합니다. 대부분의 일반적인 자동차 및 배관 응용 분야에는 304 스테인리스가 적합하며 더 널리 사용 가능합니다.

귀하의 응용 분야에 적합한 클램프를 선택하는 방법

두 디자인 중에서 선택하려면 다음 결정 사항을 사용하십시오.

• 호스 직경 25mm 미만: 일반적으로 단일 이어 클램프로 충분하며 좁은 공간에 설치하기가 더 쉽습니다.
• 호스 직경이 30mm를 초과하는 경우: 보다 균일한 압력 분포를 위해 이중 이어 클램프를 선택하십시오.
• 진동이 심한 환경: 더블 이어는 균형 잡힌 클램핑 하중으로 인해 더 나은 피로 저항을 제공합니다.
• 매우 제한된 방사형 클리어런스: 한쪽 귀의 낮은 압착 후 프로필이 필요할 수 있습니다.
• 뻣뻣하거나 두꺼운 벽의 호스 재질: 이중 이어 클램프는 재료를 완전히 압축하는 데 필요한 더 큰 조임력을 제공합니다.
• OEM 교체 사양: 올바른 밀봉 형상을 유지하려면 항상 제조업체가 지정한 클램프 유형과 일치하십시오.

기존 어셈블리의 클램프를 교체할 때 가장 안전한 방법은 원래 클램프 유형, 크기 및 재료를 정확하게 일치시키는 것입니다. 맞는 것처럼 보이는 디자인이라도 다른 디자인으로 대체하면 밀봉력이 부족하거나 피팅의 고정 홈에 올바르게 장착되지 않을 수 있습니다.
