필요한 호스 클램프 크기를 올바르게 측정하고 결정하는 방법은 무엇입니까?

산업, 자동차, 농업, 심지어 일상적인 가정용 응용 분야에서도 호스 클램프 (호스 릴 또는 클램프라고도 함)은 유체 또는 가스 전송 시스템의 밀봉되고 안전하며 안정적인 작동을 보장하는 핵심 구성 요소입니다. 그러나 많은 누수 및 고장은 부적절한 작업으로 인해 발생하는 경우가 많습니다. 호스 클램프 사이즈 선택.

정확한 측정이 중요한 이유는 무엇입니까?

호스 클램프 크기를 선택하는 핵심 원칙은 필요한 직경이 클램프의 최소 및 최대 클램핑 범위 내에 있는지, 이상적으로는 해당 범위의 중간에 있는지 확인하는 것입니다.

너무 작음: 클램프를 장착하거나 조일 수 없어 설치가 실패할 수 있습니다.

너무 큼: 한계까지 조여도 클램프가 충분한 방사형 압력을 제공하지 못하여 밀봉 불량, 시스템 압력 누출 또는 호스 분리가 발생합니다.

지나치게 빡빡하거나 느슨함: 클램핑이 가능하더라도 클램프의 토크 및 클램핑력 균일성에 영향을 미쳐 잠재적으로 국부적인 호스 손상이나 장기적인 응력 장애를 일으킬 수 있습니다.

호스 클램프 크기에 대한 올바른 측정 단계: 필요한 호스 클램프 크기를 결정하려면 "설치된 호스"의 외경(O.D.)을 측정해야 합니다. 측정 대상은 피팅이나 파이프에 장착된 호스라는 점에 유의하십시오.

1단계: 설치된 호스의 외경(O.D.) 측정

이것이 가장 중요한 단계입니다.

필요한 도구: 고정밀 버니어 캘리퍼스 또는 줄자(대구경 호스용)를 사용하십시오.

호스 설치: 고정할 피팅, 피팅 또는 파이프의 바브 부분에 호스(예: 고무 호스, 실리콘 호스)를 완전히 삽입합니다.

정확한 측정: 피팅에 이미 장착되어 호스 클램프를 사용할 준비가 된 위치에서 호스의 외경을 측정합니다.

중요 사항: 호스의 외경은 피팅에 장착된 후 확장됩니다. 이 확장된 직경은 호스 클램프가 고정해야 하는 실제 크기입니다. 호스를 분리한 상태에서 호스의 외경만 측정하지 마십시오.

평균 측정: 원주에서 서로 수직인 두 지점의 직경을 측정하고 평균을 취하여 약간의 타원형 왜곡을 제거하는 것이 좋습니다.

2단계: 선택 및 일치 - 호스 클램핑 범위 일치

정확한 "설치된 호스 외경"을 얻은 후 다음 단계는 호스 클램프 사양을 일치시키는 것입니다.

제품 범위 식별: 전문 호스 클램프 제품에는 "최소 클램핑 직경"과 "최대 클램핑 직경"이 표시되어 있습니다.

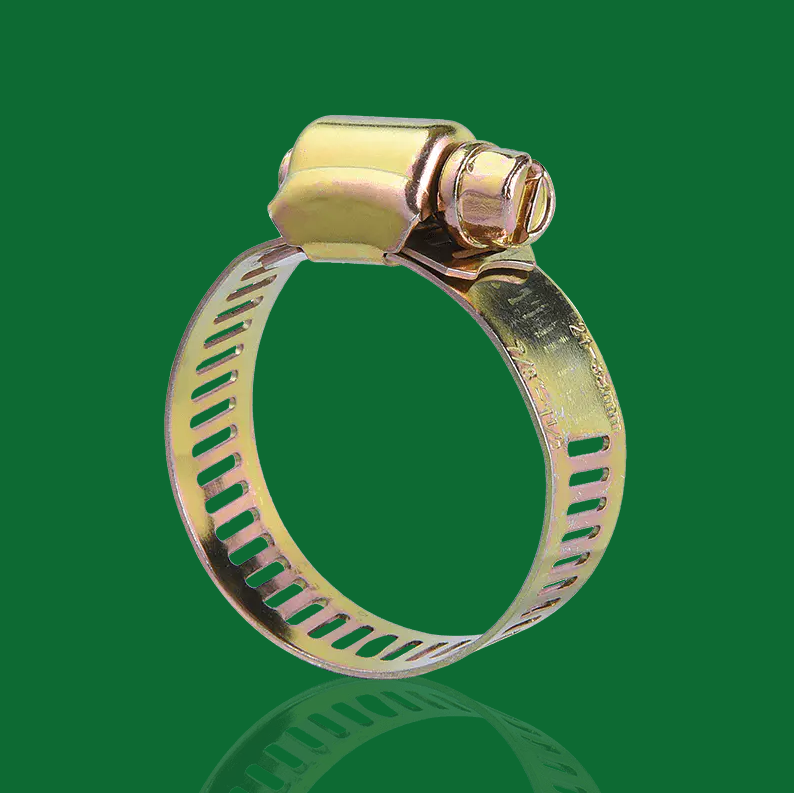

예: 웜 기어 호스 클램프의 사양은 20mm - 32mm일 수 있습니다.

매칭 원리: 측정한 설치된 호스 외경이 선택한 호스 클램프 사양 범위의 중간 1/3 내에 있는지 확인하십시오.

측정된 직경이 25mm인 경우 20mm~32mm 클램프가 중간에 위치하여 조정 여유가 충분하므로 이상적입니다.

고급 선택: 사용 환경 및 호스 클램프 유형 고려

정확한 치수 측정 외에도 올바른 호스 클램프 가장 적합한 호스 클램프 유형을 결정하려면 특정 적용 환경과 성능 요구 사항을 고려해야 합니다.

고압 또는 고진동 환경:

설명: 호스 연결이 높은 내부 압력을 견뎌야 하거나 시스템에 기계적 진동이 자주 발생하는 경우.

권장 호스 클램프 유형: T-볼트형 호스 클램프는 더 높고 균일한 조임력을 제공하여 안정적인 연결을 보장하므로 선택해야 합니다.

급격한 온도 변화가 있는 환경:

설명: 시스템 작동 온도의 변동이 크면 호스의 열팽창 및 수축이 크게 발생하여 밀봉 성능에 영향을 미칠 수 있습니다.

권장 호스 클램프 유형: 일정한 힘을 가하는 호스 클램프를 권장합니다. 이 클램프는 내장된 스프링 메커니즘을 통해 직경 변화를 자동으로 보상하여 전체 온도 범위에서 일정한 조임력을 유지하고 누출을 방지합니다.

높은 내식성을 요구하는 환경:

설명: 습기, 염수 분무, 해양 환경 또는 화학 매체와의 접촉과 같은 부식성 환경에 적용 가능합니다.

권장 호스 클램프 유형: 316 스테인리스 스틸 호스 클램프를 사용해야 합니다. 최고 수준의 내식성을 제공하여 열악한 조건에서도 연결이 구조적 무결성과 기능을 유지하도록 보장합니다.

호스 클램프 크기를 올바르게 선택하는 것은 유체 시스템이 누출 방지되고 안전하게 작동하도록 보장하는 초석입니다. 호스 클램프 사양에 대해 궁금한 점이 있거나 맞춤형 솔루션이 필요한 경우 언제든지 당사 호스 클램프 전문 기술팀에 문의하세요.
